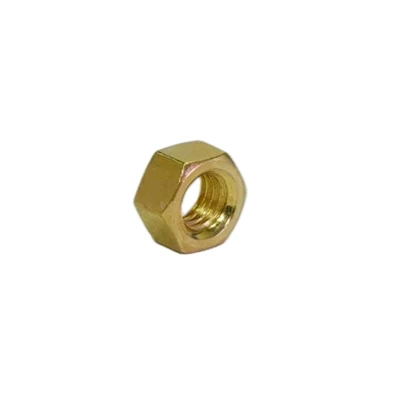

Kreisās puses vītnes uzgriežņi





Amerikāņu kreisās{0}}vītnes uzgriežņi atbilst ANSI/ASME vienotajam vītnes standartam Amerikas sistēmām, kas ir pieejami UNC rupjo un UNF smalko vītņu variantos. To vītnes spirāles virziens ir pretējs standarta labās puses-vītnēm, tādēļ ir jāpievelk pretēji pulksteņrādītāja virzienam un jāatskrūvē. Ar SAE stiprības pakāpi 2/5/8, šie uzgriežņi tiek izmantoti ar kreisajām -amerikāņu skrūvēm vai vārpstām. Tie galvenokārt risina trīs galvenās problēmas: novērst paš-atslābšanu rotējošā iekārtā, izvairīties no nepareizas montāžas un iespējot divvirzienu regulēšanu.













1. Paš-bloķēšanās rotācijas apstākļos, novēršot atslābšanu pie avota (visbūtiskākā priekšrocība)

Spēki, ko rada iekārtas normāla rotācija, darbojas kā labās puses vītnes uzgriežņu atskrūvēšanas griezes moments un kreisās puses vītnes uzgriežņu bloķēšanas moments. Jo ilgāk iekārta darbojas un lielāks ātrums, jo ciešāka kļūst vītnes saķere. Tas efektīvi pretojas nepārtrauktai vibrācijai un mainīgam griezes momentam, neizmantojot papildu atsperu paplāksnes vai neilona pret-atslābšanas gredzenus, ievērojami samazinot ātrgaitas rotējošo komponentu atslābšanas un atteices risku.

Princips: pretēji pulksteņrādītāja virzienam rotējošās vārpstas/slīpripas/lāpstiņriteņi dabiski pievelk kreiso- vītņotos uzgriežņus, izmantojot raksturīgo berzi darbības laikā.

2. Metriskā standarta sistēma ar spēku un precizitāti, kas atbilst Eiropas un Amerikas aprīkojumam

Vienotas UNC rupjā piķa un UNF smalkā soļa vītņu sistēmas:

UNC rupjais solis (piem., 1/2-13LH): lielāks solis, augsta montāžas pielaide, piemērots lielas slodzes un raupjas apstrādes iekārtām.

UNF smalkais solis (piem., 1/2-20LH): lielāks vītnes saķeres laukums, lielāka stiepes izturība, mazāks mikropārvietojums, paredzēts precīzai transmisijai, hidraulikas un kosmosa aprīkojumam.

Stiprības pakāpes un pielaides atbilst importētajiem darbgaldiem, inženiertehniskajām iekārtām un oriģinālajiem amerikāņu automašīnu rūpnīcas standartiem. Lai nomainītu oriģinālos kreiso{1}}stiprinājumus, nav nepieciešamas nekādas konstrukcijas izmaiņas.

3. Nošķirta cauruļvada vide, droša pret nepareizu uzstādīšanu (gāzei/šķidrumiem)

Uzliesmojoši un sprādzienbīstami gāzes vadi ir obligāti aprīkoti ar ASV-standarta kreisās Fiziskā diferenciācija, izmantojot vītnes virzienu, neļauj darbiniekiem kļūdaini savienot gāzes caurules ar oksidētāja caurulēm, novēršot sprādziena risku no pretējām savienojumiem. Tas ir obligāts drošības regulējums Eiropas un Amerikas naftas un gāzes nozarēs.

4. Divvirzienu sinhronās regulēšanas mehānisms, vienkāršojot mehānisko struktūru

Pārī savienotie pozitīvie un apgrieztie vītnes (viens gals pa kreisi-, viens gals pa labi-) veido spriegotājus/regulējošās vadskrūves. Griežot skrūvi, abi uzgriežņa gali satuvinās vai atdalās vienlaicīgi, pabeidzot nospriegošanu, attāluma regulēšanu un centrēšanu vienā solī. Tas novērš nepieciešamību pēc diviem atsevišķiem regulējumiem un tiek plaši izmantots spriegošanas skriemeļos, stieņos un veidņu regulēšanas konstrukcijās.

5. Diferencēti drošības ierobežotāji, kas novērš nejaušu izjaukšanu

Vienpusēji{0}}rotējošie komponenti izmanto tikai kreiso-vītņu uzgriežņus. Parastais ieradums darboties pulksteņrādītāja virzienā ar parastajām uzgriežņu atslēgām rada pretēju efektu-atslābināšanu, nevis pievilkšanu. Ne{5}}profesionāļi nevar viegli izjaukt ātrgaitas-bīstamās daļas (dzirnaviņas/griezēju vārpstas), tādējādi uzlabojot aprīkojuma apkopes drošību. Vairākas virsmas apstrādes metodes, tostarp nerūsējošais tērauds, karstā-galvanizācija un melnā oksīda pārklājums, pielāgojas mitrai, kodīgai un āra videi.



Detalizēti pielietojuma scenāriji (galvenokārt metriskā sistēma, saderīga ar importētām Eiropas un Amerikas iekārtām)
(1) Vispārējās rotācijas apstrādes iekārtas (visbiežāk izmantotās)

(2) Automašīnas, motocikli un velosipēdi (amerikāņu modeļi)

(3) Naftas un gāzes, šķidruma, ugunsdrošības cauruļvadu drošības piederumi

(4) Celtniecības tehnika un lauksaimniecības aprīkojums (ASV standarta importētās iekārtas)

(5) Aviācija, precīzā automatizācija, robotika

(6) Kuģi un jūras aprīkojums









Mēs esam sertificēti ar ISO9001:2015, IATF16949:2016 un citiem starptautiskiem kvalitātes standartiem.

Tiek nodrošināta ilgtermiņa-kvalitātes garantija un visaptverošs pēc-pārdošanas serviss.
